Riehen住宅,瑞士
互锁的水泥结构与木质结构构建住宅
玻璃,水泥,木头和金属材料作为基础元素与空间、结构和地点产生丰富的联系,当房屋具有沉重与轻巧,承重物与支持物之间相互影响对比的特点时,设计师很期待看到这座建筑最终会显现出什么效果。

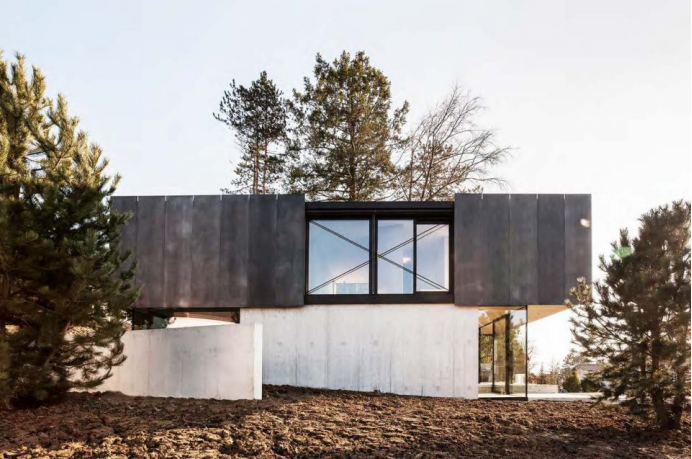

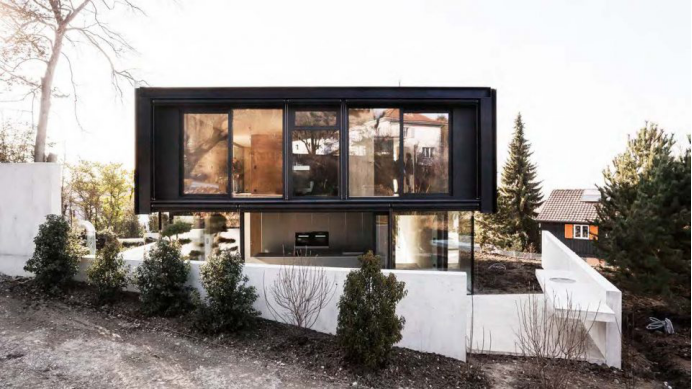

建筑外观

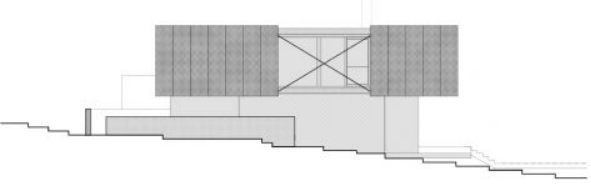

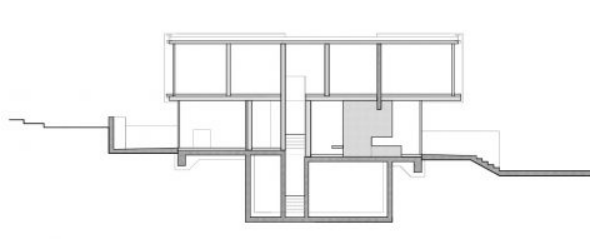

整个建筑的水平结构嵌入在山坡地形上
挡土墙成为整个住宅和庭院的边界

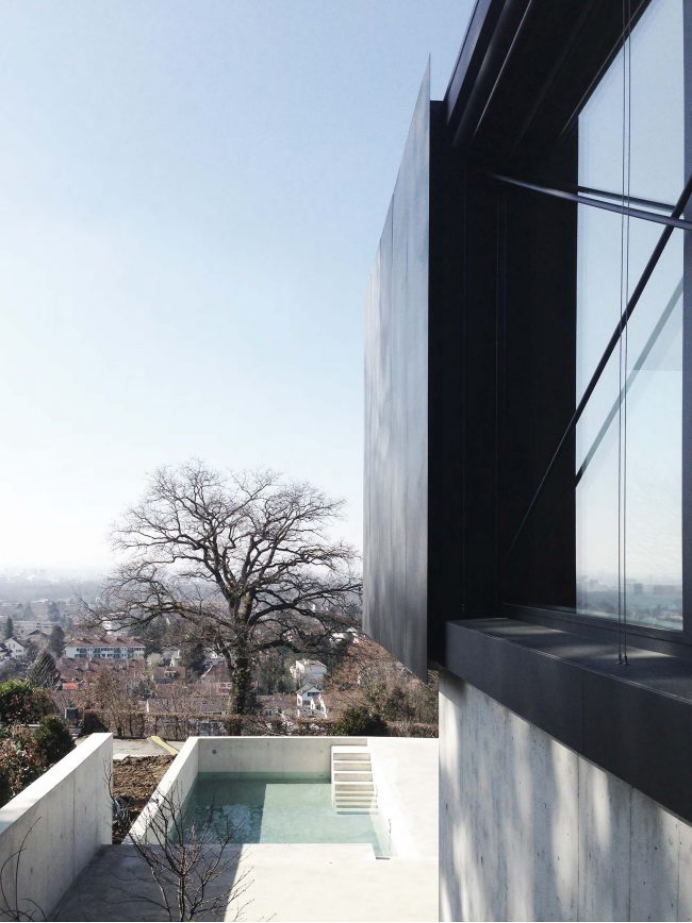

露台视角
环境,主体和表面
整个建筑的水平结构恰如其分地嵌入在山坡的等高线上,这一结构使得建筑整体从室内到室外的过渡流畅自然。狭窄的挡土墙成为建筑和周围院子的边界,限定修整了整个庭院环境,并且这一结构设计使得人们可以明显感受到建筑所在的坡地地形。一组楼梯描绘出室内空间的流动感从入口到客厅、餐厅和厨房区域,恰好与室外下降的地形特点相互映衬。楼梯、壁橱和两个室外的承重剪力墙均由水泥浇筑,同样和房屋的整体结构也浇筑在一起连成一片,包裹着整个客厅区域,并作为基础支撑其上的木质结构。实木结构包含了四个在外的剪力墙和两个横隔墙,它们构成了其上的覆盖层,并作为卧室空间使用。整个木结构完全暴露在房屋室内,而在室外,设计师则用玻璃和金属材料覆盖在其表面作为应对天气的防御层。

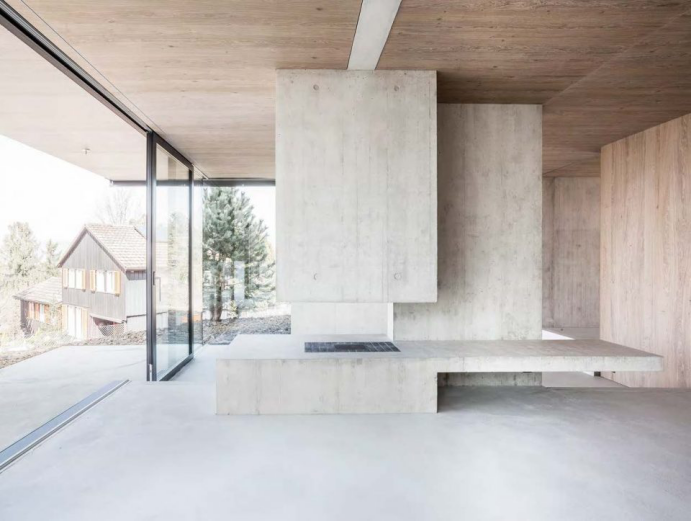

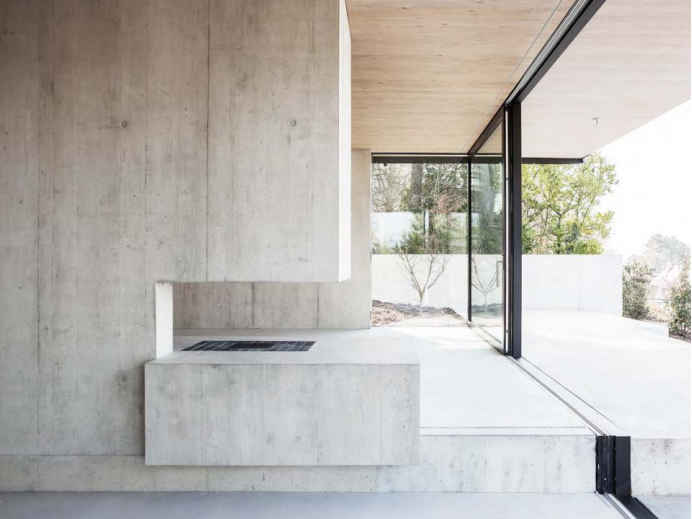

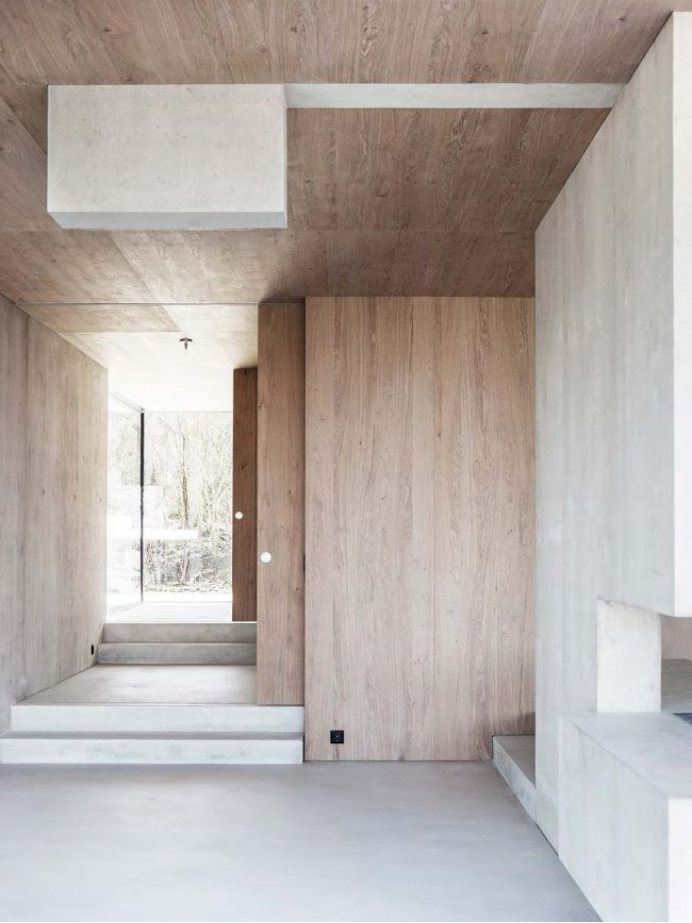

水泥浇筑的楼梯和壁炉
均衡的结构

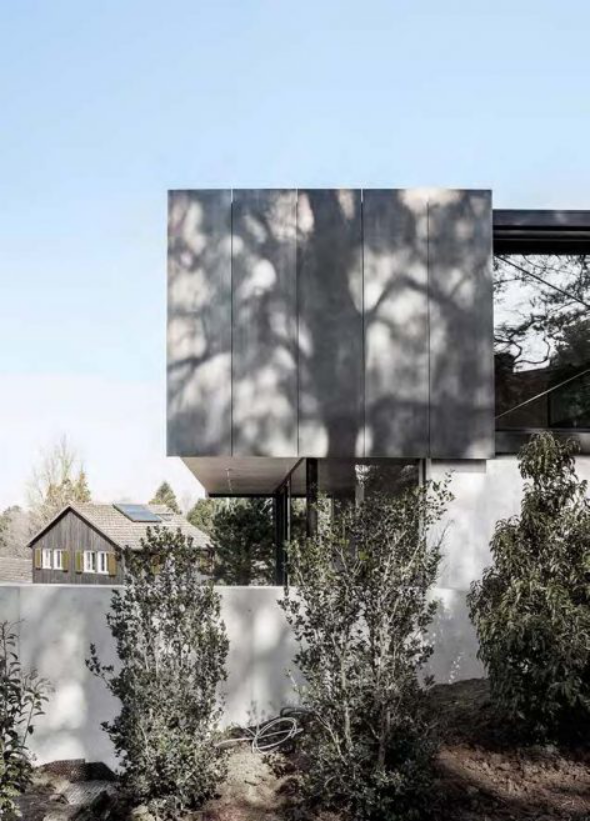

木质结构依靠两个垂直的水泥剪力墙,使得前后部分可以悬挑出来。交叉支撑的张拉钢条在东、西两面窗户上加强固定悬挑部分,同时一起支撑着两个木质剪力墙。底层的天花板完全被悬挂支撑在拉杆上,同时拉杆又依靠两个横向的钢屋顶横梁相互支撑。
水泥结构与木质结构相互互锁
木质结构贯穿到底层空间
两种建筑结构相互依靠支撑
在底层的水泥结构和在上层的木质结构通过两个关键结构互锁在一起:底层横向的水泥墙与壁炉相互平衡支撑上层主卧和水泥浴室背面的墙体。另一方面通过楼梯,使得木质结构贯穿到底层空间。两个不同的建筑结构方式通过相互的支撑连接在一起。这种静态的平衡最终突显出一种空间的活力感和扩张感,产生出一种富有关联的建筑语汇。

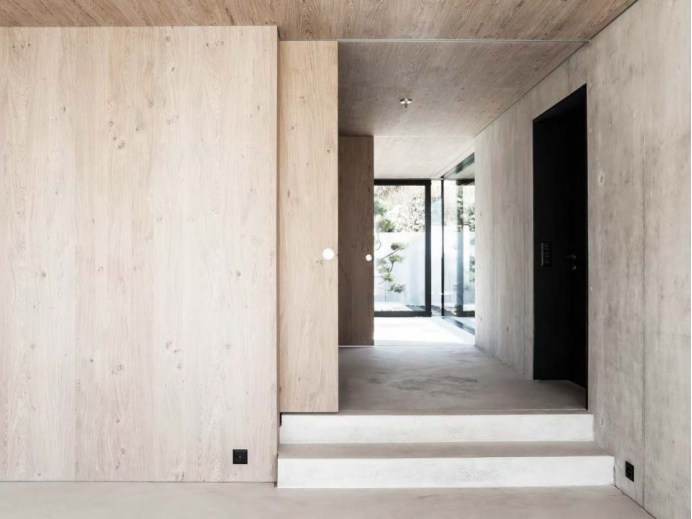

楼梯设计体现空间流动感

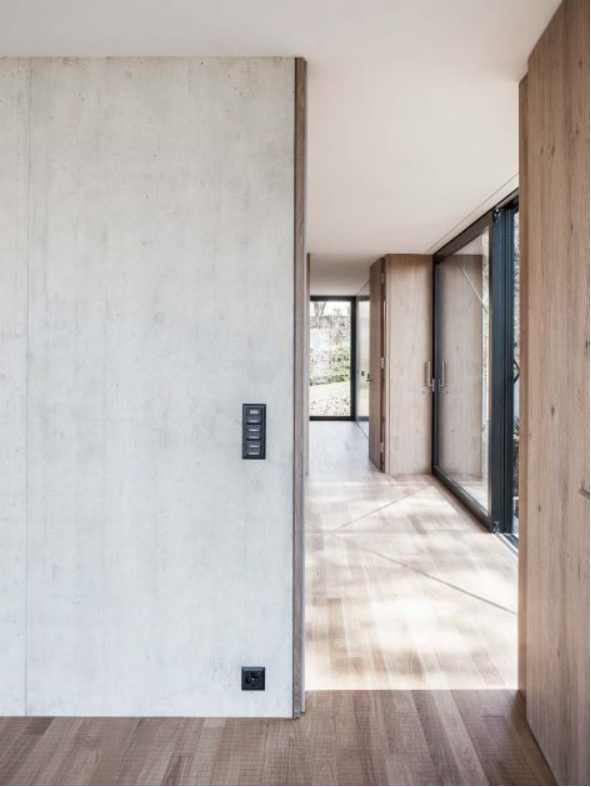

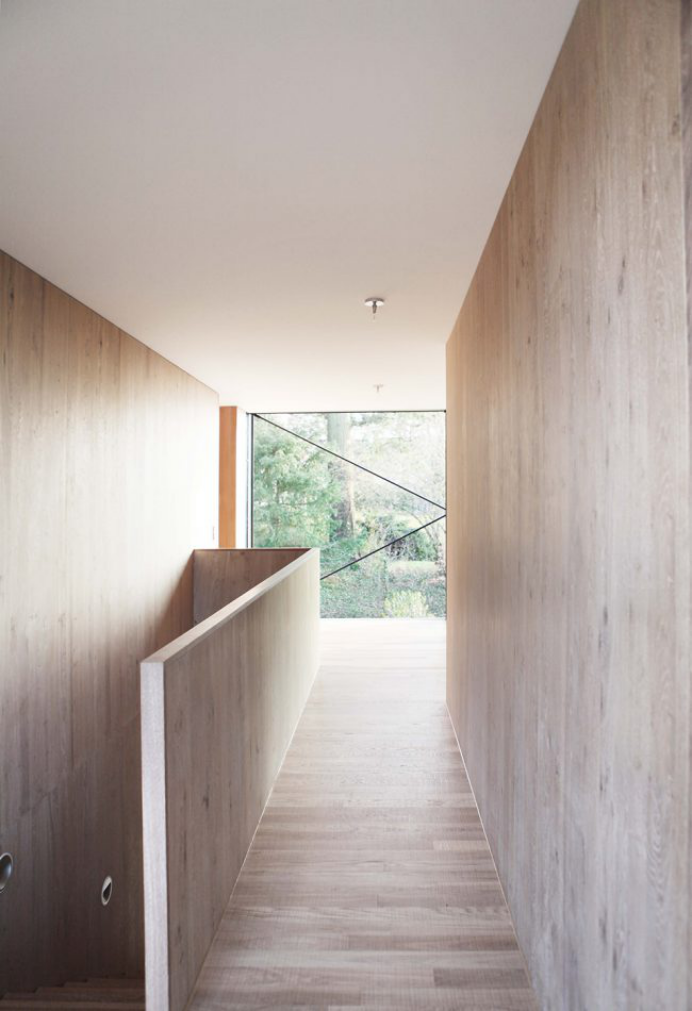

走廊
楼梯间

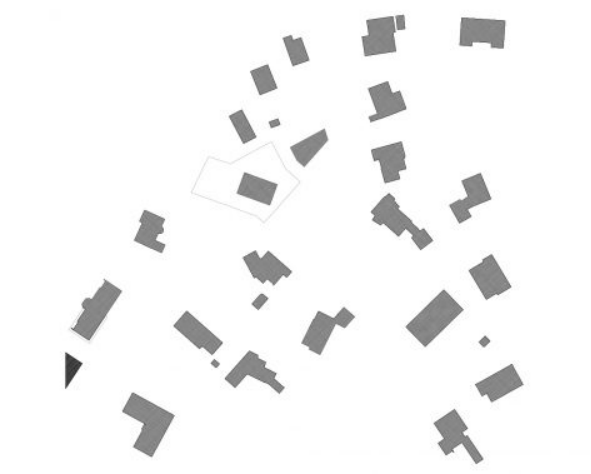

基地平面

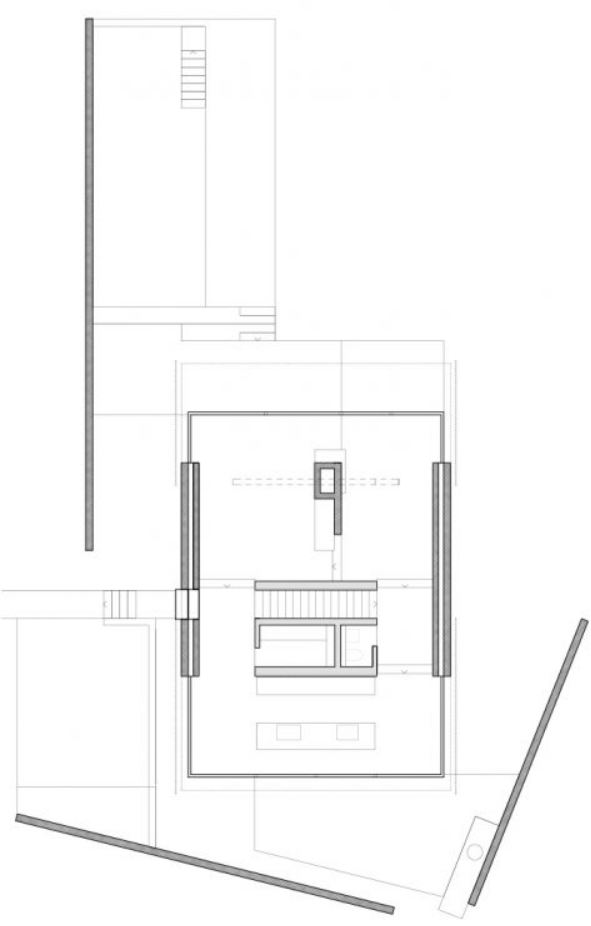

底层平面图
